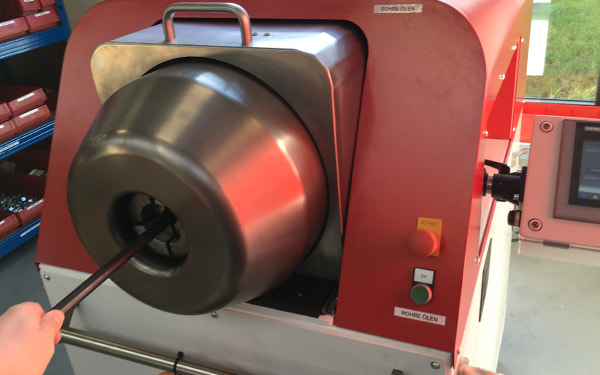

Sistema de conformado de tubos HF-Form
HF-Form es un sistema de conformado de tubos desarrollado por HANSA-FLEX que incorpora juntas redundantes para conectar tubos sin anillos cortantes, piezas especiales o herramientas especiales

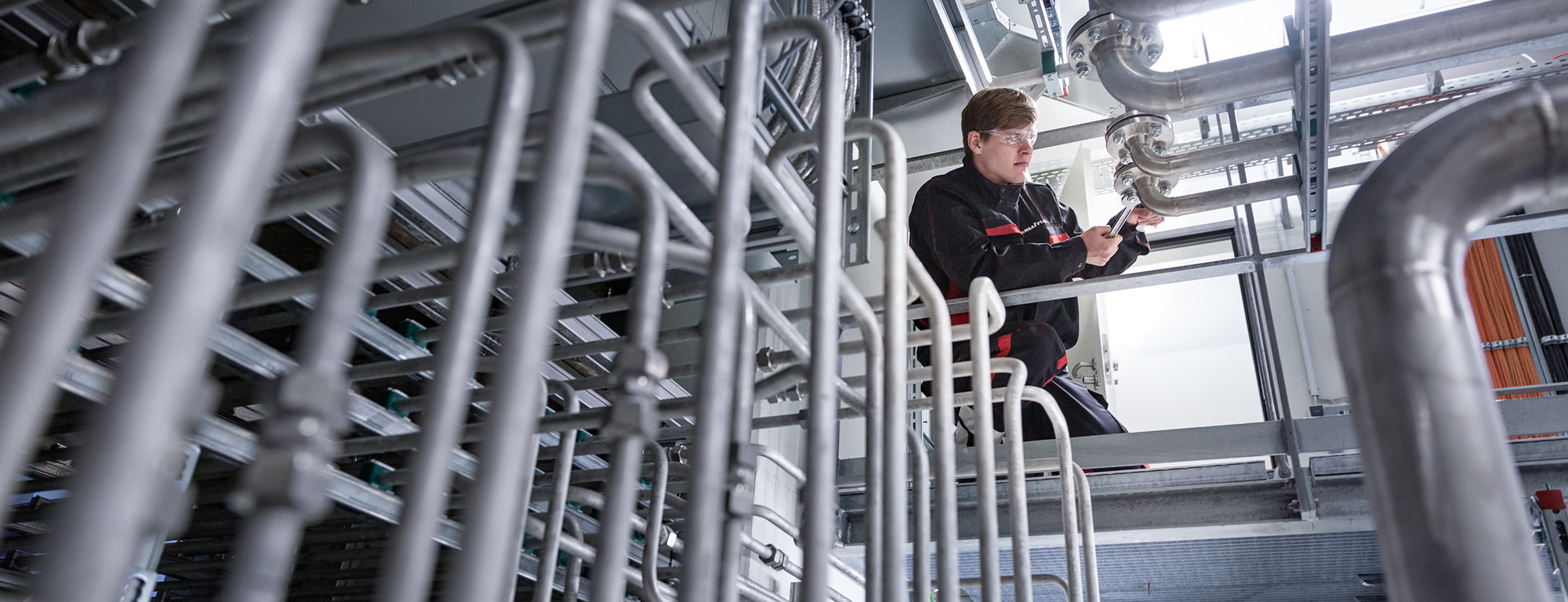

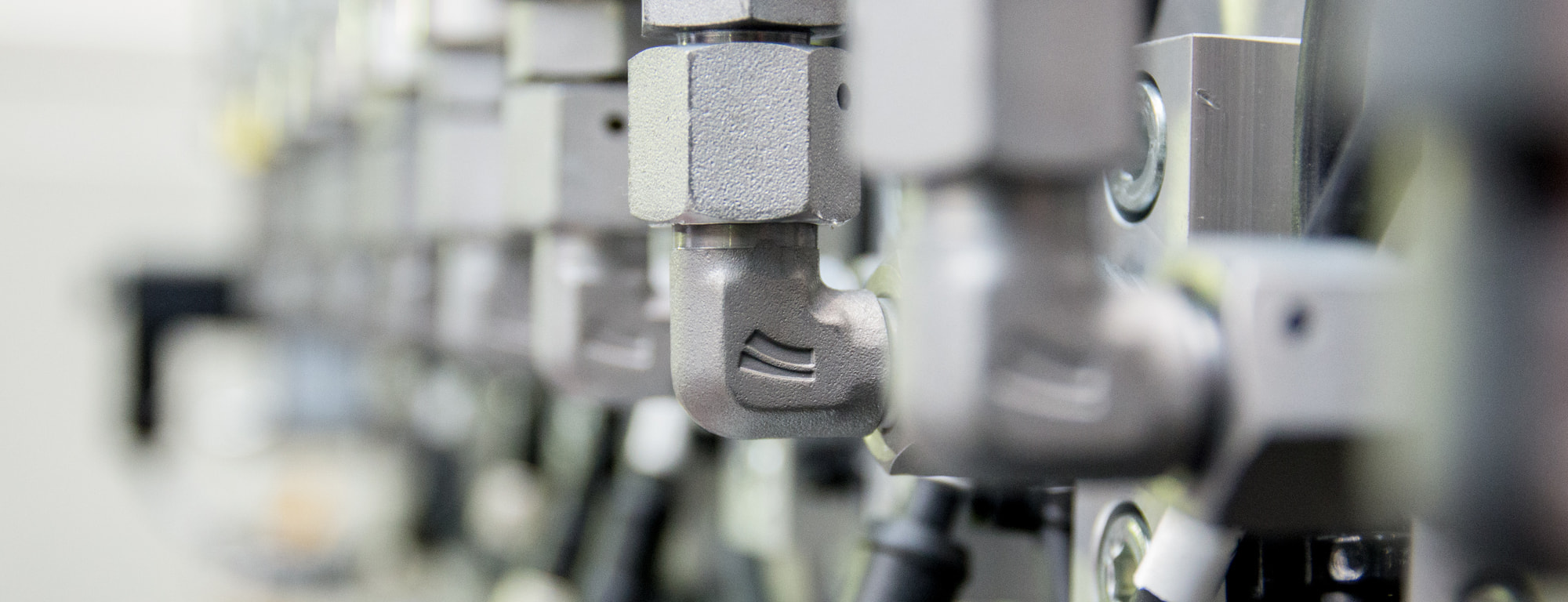

CONECTAR DE FORMA SEGURA LOS COMPONENTES HIDRÁULICOS CON RACORES
Las transiciones entre componentes en los sistemas hidráulicos son siempre un punto a tener muy en cuenta. Los racores para tuberías de HANSA-FLEX están normalizados según las normas DIN EN ISO 8434-1 y DIN 2353. Su ajuste hermético y positivo garantiza una conexión fiable incluso bajo altas presiones de trabajo, picos de presión y vibraciones. Son a prueba de fugas de líquidos y gases, tienen transiciones optimizadas para el flujo y están disponibles en varios tipos, tamaños y materiales.
ACCESORIOS DE TUBERÍA PARA TODOS LOS USOS

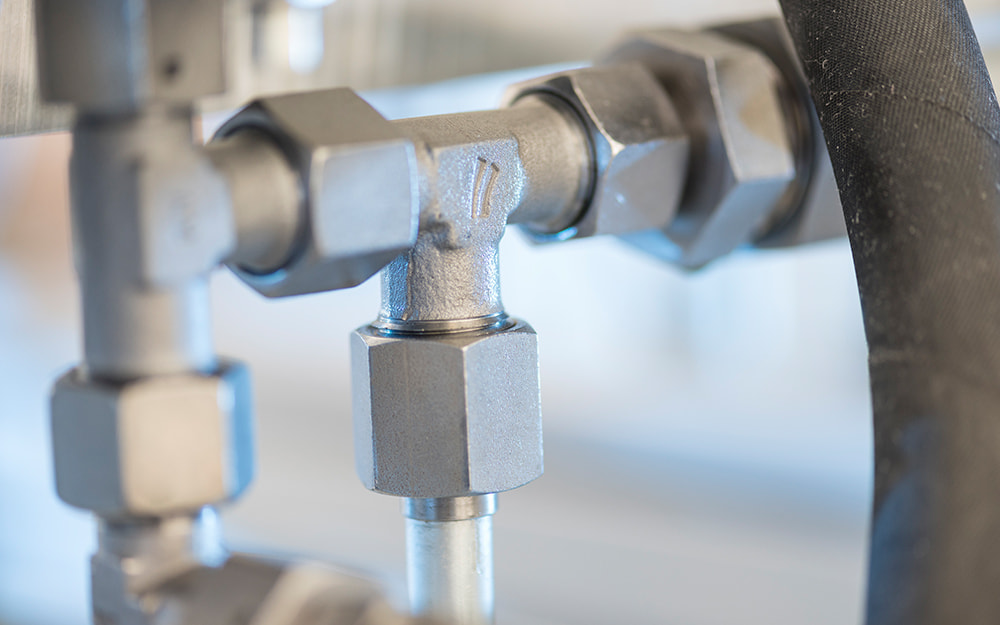

Cono de estanqueidad de 24° y racor abocardado
Los accesorios de tubería HANSA-FLEX con un cono de sellado de 24° y una junta tórica ofrecen una doble protección contra fugas: además de su sellado elastomérico, los accesorios también tienen un sellado metálico creado por la forma cónica del cono de sellado. Los racores abocardados HANSA-FLEX son especialmente útiles en aplicaciones de alta presión en las que se producen fuertes vibraciones, picos de presión elevados y cargas. En el lado del racor, la estanqueidad se consigue mediante la junta tórica; en el lado de la tubería, mediante las superficies metálicas entre el cono abocardado y el anillo intermedio.

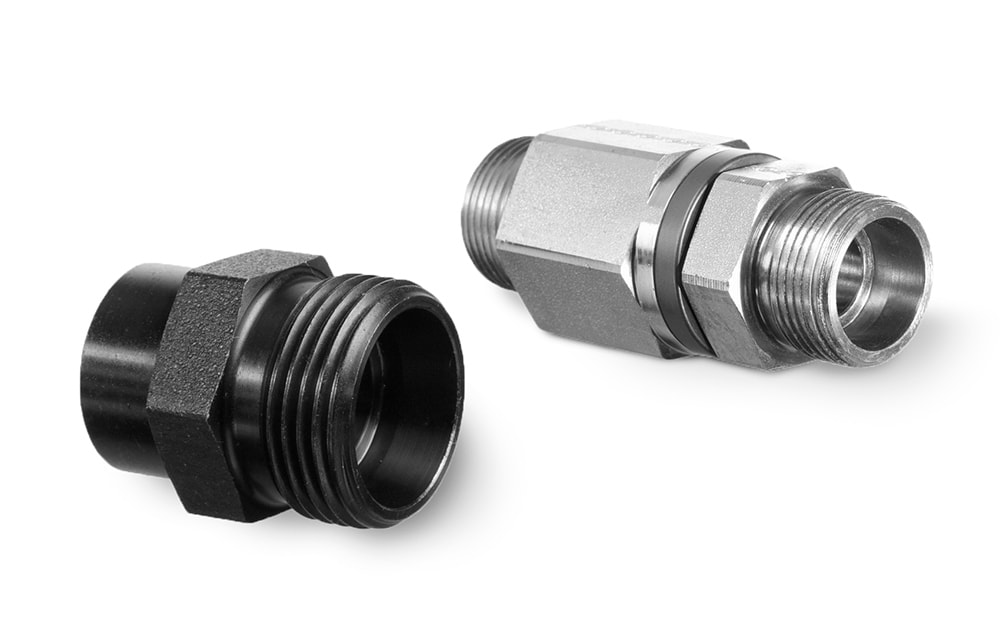

Racores giratorios y soldados
Los racores giratorios de HANSA-FLEX unen las mangueras a un punto fijo en sistemas con componentes de máquinas giratorios o basculantes. Evitan la torsión de la manguera y, por tanto, el desgaste prematuro. Los racores soldados se pueden soldar directamente en el punto donde se necesitan. El racor cónico soldado HANSA-FLEX dispone de una junta tórica y está conformado de forma que encaja con precisión en el interior de la contraparte del racor roscado fosfatado y engrasado.
CONECTAR TUBERÍAS DE FORMA SEGURA
Los accesorios de tubería HANSA-FLEX son ideales cuando se requieren altas presiones y seguridad.
- Compatible con conexiones roscadas normalizadas de otros fabricantes, certificado DNV GL y comprobado DVGW
- Las grandes caras en contacto con la llave garantizan una sujeción segura durante el apriete
- El ajuste de la dirección permite la máxima flexibilidad
- Las presiones de trabajo admisibles son superiores a los márgenes de presión indicados en la norma DIN EN ISO 8434-1
- Alta resistencia a la corrosión por el revestimiento de zinc-níquel HANSA-FLEX
- Las juntas tóricas resistentes al ozono evitan el fallo prematuro de los componentes
LA SOLUCIÓN DE FILTRADO PERFECTA PARA TODAS LAS APLICACIONES HIDRÁULICAS

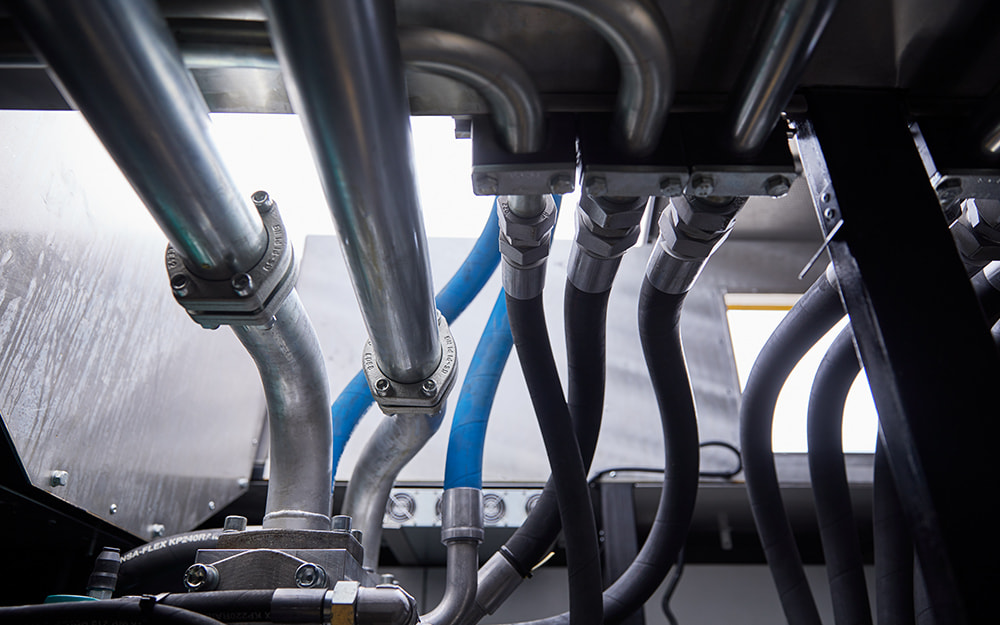

Los accesorios de tubería HANSA-FLEX están diseñados para conseguir caudales óptimos. Se evitan las turbulencias, las pérdidas de presión y rendimiento asociadas y la cavitación debida a los picos de presión. Esto aumenta la vida útil de todos los componentes del sistema de fluidos.
- Caudales extremadamente buenos
- Dirección óptima del caudal volumétrico
- Evitar la cavitación

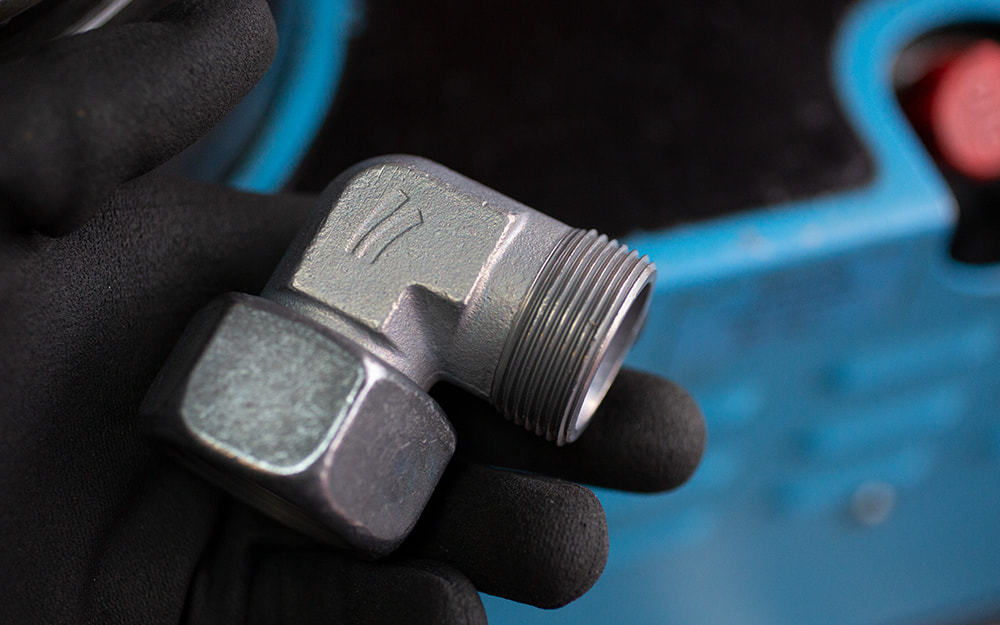

HANSA-FLEX sets new standards in corrosion protection: the surfaces of the body, union nuts and cutting rings of the pipe fitting have a CRVI-free zinc-nickel coating as standard. This guarantees high corrosion resistance in accordance with DIN 50979 of up to 1,500 hours.
- Fabricado a partir de material estirado en frío o forjado
- Revestimiento de zinc-níquel
- Otros materiales, como acero inoxidable o latón, bajo pedido

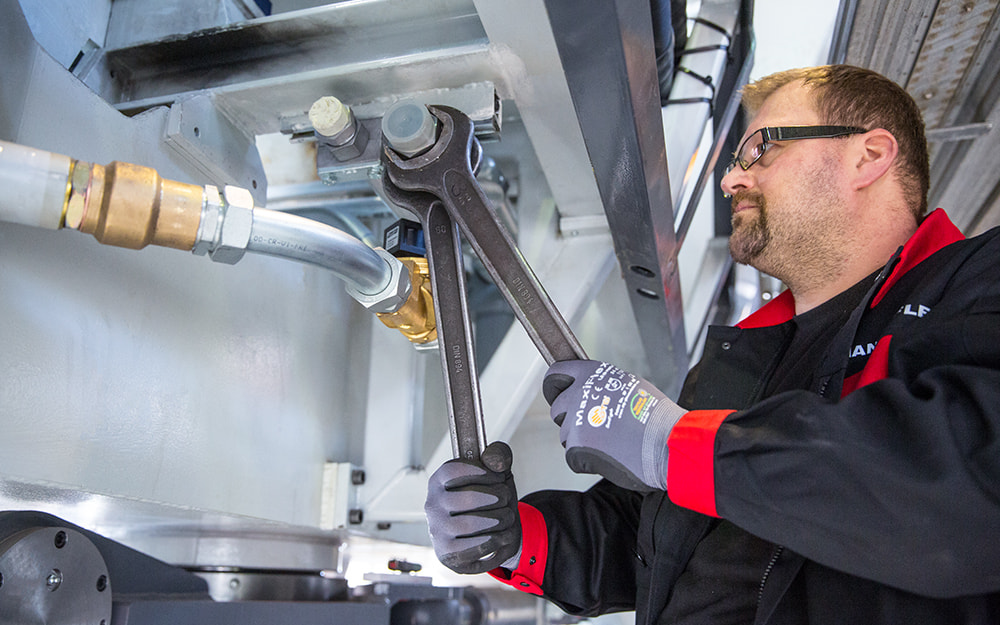

Todos los racores HANSA-FLEX tienen caras de contacto grandes y planas para proporcionar a las llaves una sujeción segura. Durante la instalación, el racor se sujeta de forma segura y firme en la llave. La máxima seguridad de instalación queda garantizada por la protección contra el apriete excesivo y un aumento de la fuerza claramente detectable.
- La fijación de la tuerca garantiza la seguridad de la conexión frente a tirones
- Sellado fiable con juntas metálicas y elastoméricas en la reinstalación
- Comprobado durante la instalación mediante un calibre de anillo cortante patentado

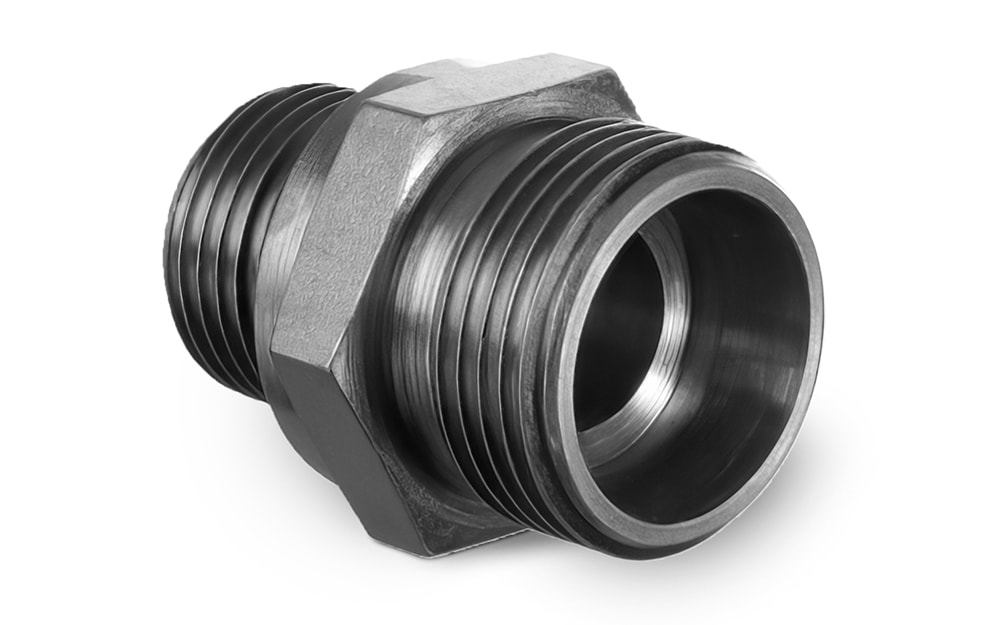

Los accesorios de tubería HANSA-FLEX están disponibles con roscas exteriores que cumplen diversas normas, de modo que pueden combinarse con todas las roscas de conexión disponibles en el mercado. La intercambiabilidad con racores métricos está garantizada porque la conexión del lado de la tubería de los racores de anillo cortante HANSA-FLEX cumple la norma DIN 3861 tipo de extremo de puerto W y DIN EN ISO 8434-1.
- Roscas exteriores e interiores métricas y en pulgadas conforme a las normas
- Conexiones roscadas cilíndricas US según ISO 11926-2/3
- Roscas NPT según ANSI/ASME B1.20.1, SAE J 476
LA GAMA DE ACCESORIOS DE TUBERÍA HANSA-FLEX
- Amplia gama de tipos de racores roscados
- Different sealing functions can be provided: from metallic and O-rings to soft seals
- Available in different materials, including stainless steel and brass
- Cutting ring fittings with factory pre-installed cutting rings can be supplied
- Fittings with thread types such as BSP, BSPT, UNF, NPT, JIS or SAE
- Straight pipe fittings, 45° and 90° elbows in T-, L- and cross-shaped versions
- Sealing functions for the screw-in sides: O-ring, soft seal, metallic and conical sealing types
